单绳缠绕式提升机天轮
  • 厂家直销
  • 品质保障
  • 闪电发货
  • 服务无忧

单绳缠绕式提升机天轮

买矿井提升设备就选乐虎矿山,专车接送免费到厂参观考察

适用范围:

18239228888
7*24小时服务热线

产品介绍

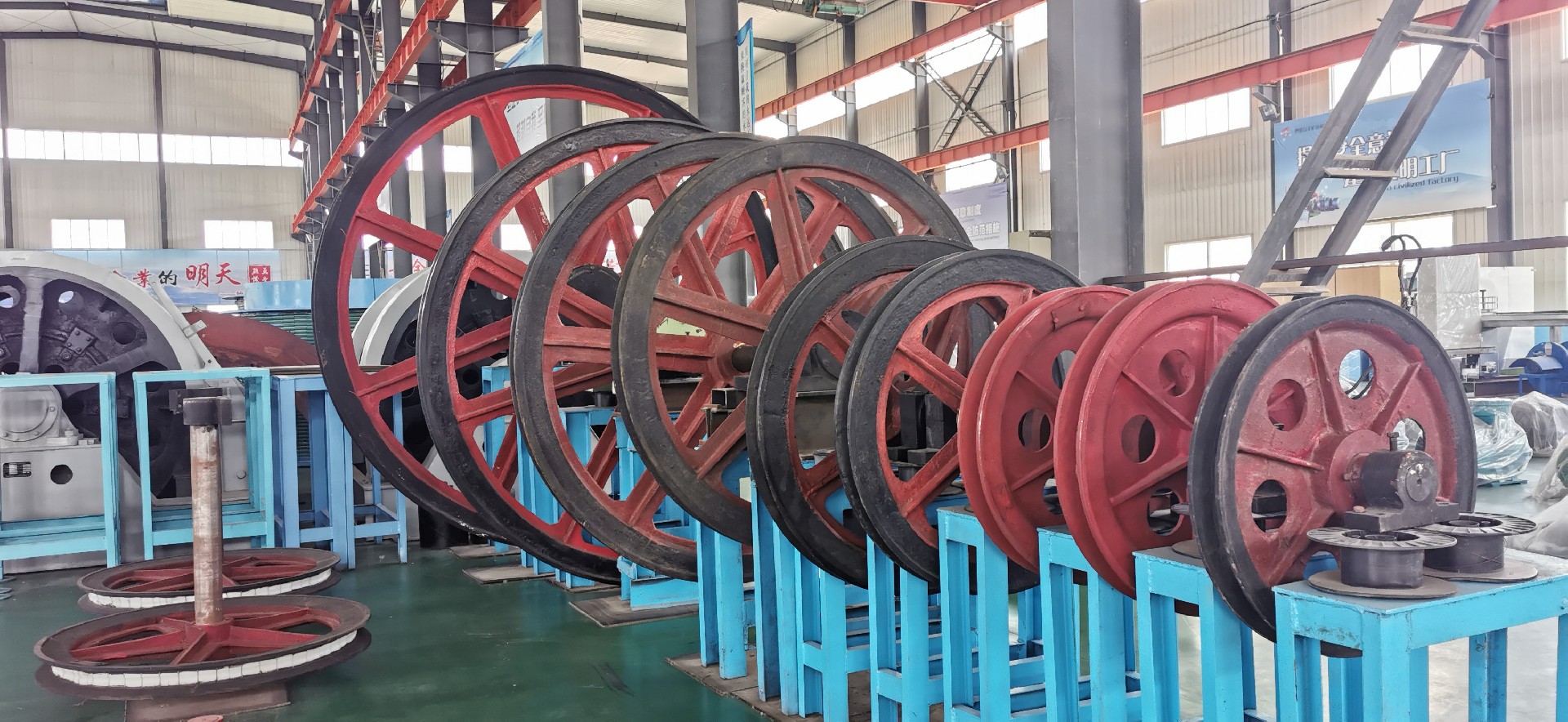

单绳缠绕式提升机天轮安装在井架的很上部(雨棚下面)平台上,用来引导钢丝绳转向。一般天轮有:固定天轮、游动天轮、凿井天轮几种。

(1)根据《煤矿安全规程》要求

①除移动式的或辅助性的绞车外,提升装置的天轮、滚筒、摩擦轮、导向轮和导向滚等的很小直径与钢丝绳直径之比值,应符合下列要求:

②井上提升装置的滚筒和围抱角大于 90°的天轮,不得小于 80;围抱角小于 90°的天轮,不得小于 60。

③井下提升绞车和凿井提升绞车的滚筒、井下架空乘人装置的主导轮和尾导轮、围抱角大于 90°的天轮,不得小于 60;围抱角小于 90°的天轮不得小于 40。

④矸石山绞车的滚筒和导向轮,不得小于 50。

⑤在以上提升装置中,如使用密封式提升钢丝绳,应将各相应的比值增加20%。

⑥悬挂水泵、吊盘、管子用的滚筒和天轮,凿井时运输物料的绞车滚筒和天轮,倾斜井巷提升绞车的游动轮,矸石山绞车的压绳轮以及无极绳运输的导向滚等,不得小于 20。

⑦通过天轮的钢丝绳必须低于天轮的边缘,其高差:提升用天轮不得小于钢丝绳直径的1.5倍;悬吊用天轮不得小于钢丝绳直径的1倍。天轮的各段衬垫磨损达到1根钢丝绳直径的深度时,或沿侧面磨损达到钢丝绳直径的 1/2 时,必须更换。

(2)单绳缠绕式天轮规格的确定原则

①竖井提升,使用固定天轮,一般情况下与卷筒直径相等;

②斜井提升,如果保证钢丝绳偏角不超过 1.5°,可使用固定天轮。一般情况下可根据绳径比(卷筒直径与钢丝绳直径比)的要求,确定固定天轮的直径;

③斜井提升,如果采用固定天轮,钢丝绳偏角超过1.5°,需采用游动天轮,即天轮可以在天轮轴上沿轴向自由游动,游动距离根据偏角值确定。
